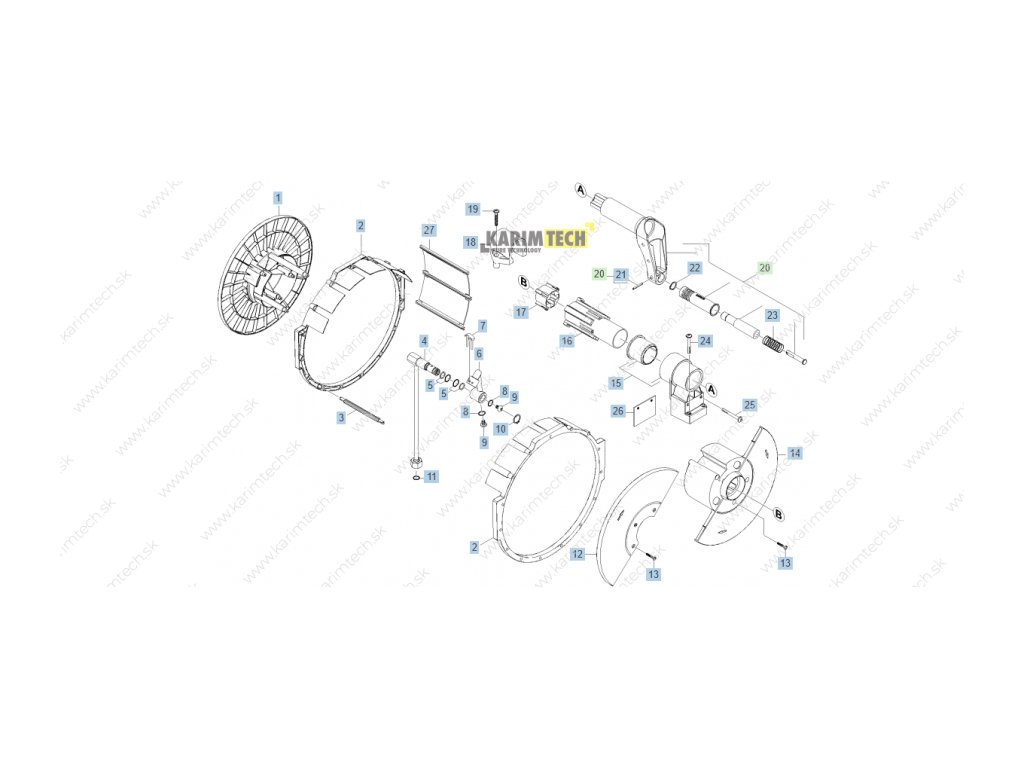

HDS 10/20-4 MX - stroj3

Podrobný popis

POS | Č. výrobku | Opis |

1 | 5.776-019.0 | Hadicový bubon ľavá polovica |

2 | 5.044-849.0 | Klietka |

3 | 5.027-295.0 | Tyč |

4 | 4.422-103.0 | Potrubie |

5 | 6.363-073.3 | O-kruzok 14x1,78 1XSRH-NBR |

6 | 5.427-310.0 | Mosadzný ventil |

7 | 4.037-013.0 | Hák |

8 | 6.363-484.0 | O-krúžok 8 x 2,2 mm HNBR Shore 80 |

9 | 7.306-223.0 | Skrutka M8x12 -A2-70 (In6Rd) |

10 | 7.343-018.0 | Poistný krúžok 18x1,2-Rf-St DIN 471 |

11 | 6.363-485.0 | O-RING 10 X 2 |

12 | 5.776-021.0 | Hadicový bubon pravá polovica 2 |

13 | 7.303-108.0 | Skrutka 5x20 -10.9-R2R (In6Rd) |

14 | 5.776-020.0 | Hadicový bubon pravá polovica 1 |

15 | 4.251-051.0 | Ložisková konzola kompl. |

16 | 5.251-070.0 | Unášač vonkajší |

17 | 5.251-069.0 | Unášač vnútorný |

18 | 5.251-060.0 | Ložisková konzola spodný diel |

19 | 7.303-118.0 | Skrutka 5x40 -A2-70 (IN6Rd) |

20 | 4.481-263.0 | Kľuka kompl. |

21 | 7.314-967.0 | Upínací kolík 4x35 -St ISO 13337 |

22 | 7.343-007.0 | Poistný krúžok 20x1,2-FST-RF DIN 471 |

23 | 5.332-005.0 | VINUTÁ PRUŽINA |

24 | 7.303-209.0 | Skrutka 6x50 -10.9-R2R (K-In6Rd) |

25 | 7.306-201.0 | Skrutka M 6x55-A2-70 (IN6RD) |

26 | 5.762-400.0 | Držiak |

27 | 5.394-853.0 | Chránič |
